美标衬氟旋塞阀工作原理可拆解为三大技术模块

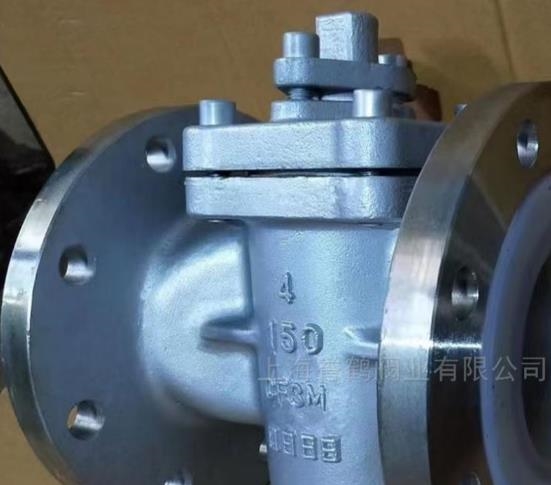

　　美标衬氟旋塞阀作为工业管道中应对强腐蚀性介质的利器，通过特殊的旋转密封机制与防腐材料创新，实现了对硫酸、氢氟酸等高危介质的可靠截断与分配。其核心工作原理可拆解为三大技术模块。

　　一、旋转启闭机制：90°精准控制流体通断

　　该阀采用带通孔的圆锥形塞体作为启闭件，塞体通过阀杆与手柄或执行机构连接。当操作人员旋转手柄时，塞体在阀体内同步转动90°，使塞体上的通孔与阀体通道对齐或错开，从而实现流体的导通或截断。例如，在化工生产中，操作人员仅需1/4圈即可完成阀门启闭，响应速度较传统闸阀提升3倍以上。部分型号配备蜗轮传动装置，可进一步降低人工操作扭矩，适应DN250大口径工况。

　　二、双道沟槽密封：动态补偿实现零泄漏

　　美标衬氟旋塞阀的密封结构创新性地采用双道沟槽设计：阀体进出口端窗口设置环形沟槽，内置PTFE或F46衬套。当塞体旋转时，沟槽与衬套形成动态密封副，密封比压随塞体位置变化而自动调整。在全开或全关位置，密封比压达到峰值，确保零泄漏；在中间过渡状态，沟槽可吸收衬套因温差产生的微量形变，维持密封稳定性。实测数据显示，该结构可使阀门在1.6MPa压力下保持泄漏率≤0.01ml/s，远超API 598标准要求。

　　三、防腐材料体系：聚四氟乙烯构建介质隔离屏障

　　针对强腐蚀性介质，阀门采用全衬氟工艺：阀体内部及塞体表面覆盖1.5-3mm厚的PTFE或F46涂层，将金属基体与介质隔离。例如，在王水输送系统中，F46涂层可耐受150℃高温与强氧化性环境，使用寿命较不锈钢阀体延长5倍。部分型号采用PFA衬里，其表面光滑度达Ra0.2μm，有效降低流体阻力，同时避免介质结晶沉积。此外，阀杆部位采用氟橡胶O型圈与波纹管双重密封，杜绝外漏风险。


　　美标衬氟旋塞阀通过旋转启闭、动态密封与全衬氟防腐三大技术的协同，在石油炼化、氯碱工业等领域展现出不可替代的价值。随着材料科学与智能制造的发展，具备自诊断功能的智能型衬氟旋塞阀将进一步推动高危介质控制向安全化、智能化方向升级。
